_td_BPW_SN3620_360x200_90-95 BPW SN3620 1990-1995

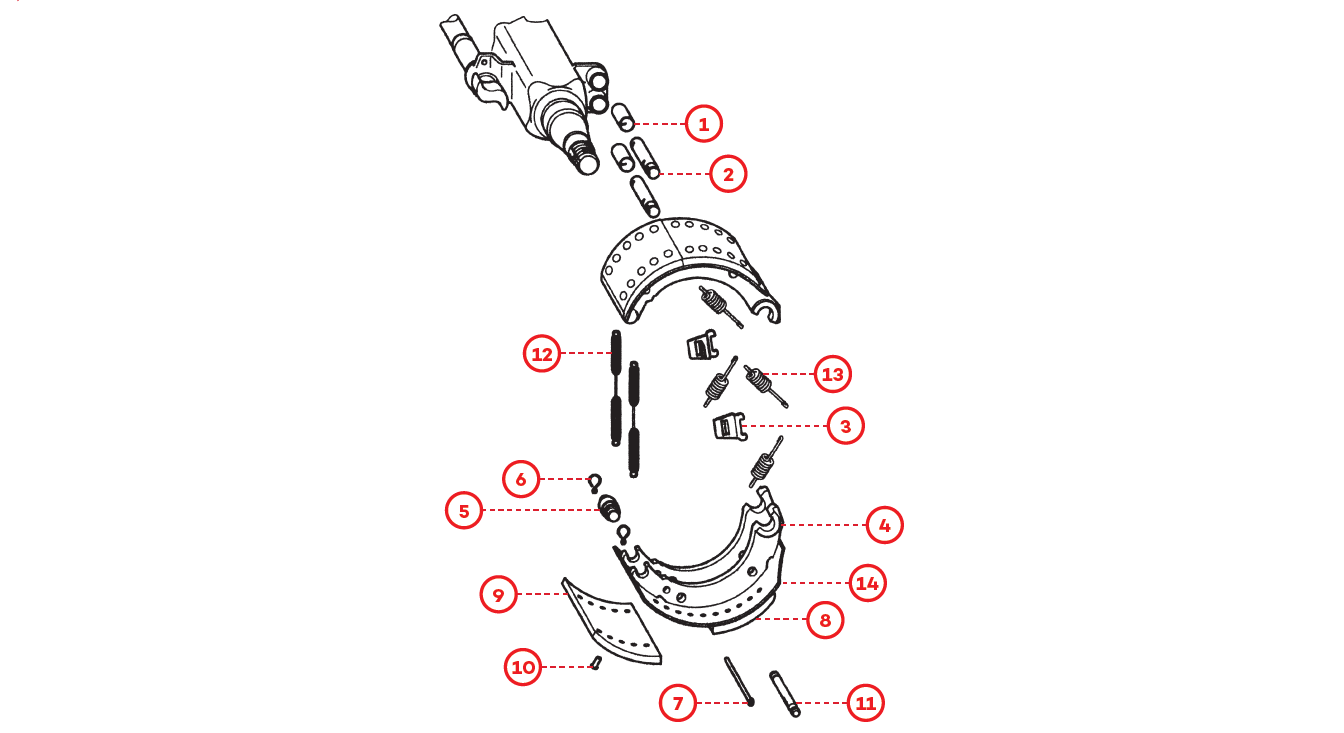

Parts Diagram
Click on a numbered part in the diagram to jump to its details below
Parts List
17 parts| # | Image | Part Details | Add to Order |
|---|---|---|---|
| 1 |
|
A9731 ANCHOR PIN BUSH 36/40X60
Part #: A9731
|
|
| 2 |
|
A9618 ANCHOR PIN BOLT
Part #: A9618
|
|
| 3 |
|
A9619 DISTANCE PLATE
Part #: A9619
|
|
| 4 |
|
A9744 U/L BRAKE SHOE 360X200 QC BPW
Part #: A9744
|
|
| 5 |
|
A9626 CAM ROLLER 26MM
Part #: A9626
|
|
| 6 |
|
A9627 CAM ROLLER SUPPORT 26MM
Part #: A9627
|
|
| 7 |
|
A9628 SPLIT PIN 26 MM ROLLER
Part #: A9628
|
|
| 8 |
|
LBS0010 Lined Brake Shoe BC100/101 360X200 Wheel Set
Part #: LBS0010
|
|
|
|
R2156 BRAKE LINING SINGLE BC100/1+1 WVA19902
Part #: R2156
|
||
|
|
UNBL0001 BC100/101-1 BRAKE LINING SET WVA19902
Part #: UNBL0001
|
||
| 9 |
|
R2155 BRAKE LINING SINGLE BC101/1+1 WVA19903
Part #: R2155
|
|
| 10 |
|
R0981 BOX 1000 8X15 RIVET DIN7338B ST
Part #: R0981
|
|
| 11 |
|
A9693 SPRING RETAINING PIN
Part #: A9693
|
|
| 12 |
|
A9694 BRAKE SPRING 24/4/218MM
Part #: A9694
|
|
| 13 |
|
A9634 BRAKE SPRING 21/4/105MM
Part #: A9634
|
|
| 14 |
|
KLTH0260 BRAKE KIT (X2) 360X200 Q/F 90-95 BPW
Part #: KLTH0260
|
|
| 15 |
|
A9823 CAM ROLLER KIT (X1) REPL BPW
Part #: A9823
|
